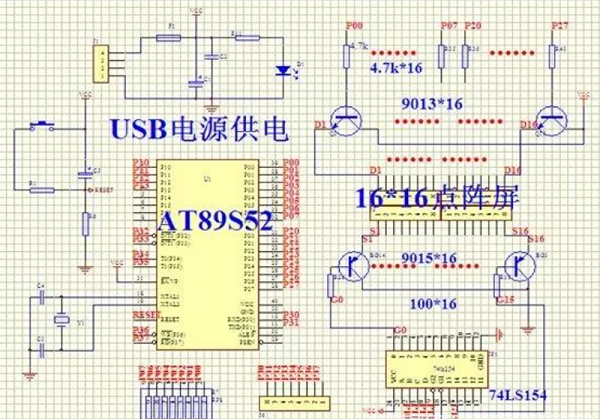

LED显示屏驱动电路的原理图如下：显示屏驱动电路主要由主芯片控制电路、电源电路、控制信号放大电路等组成。

1、 主芯片控制电路
该部分电路主要由AT89S52  和74LS154组成。单片机的 P0和P2 号控制显示信号的输出，  P1号的低4 位控制74LS154的译码输入，从而控制扫描信号的输出。

2、 电源电路
整个电路的供电由USB 电源提供，利用我们的电脑主机USB  接口可以输出+5V电压，方便我们在实验室调试

3、控制信号放大电路

为提供负载能力，在P0 和P2口接 16个常用  9013的NPN 三极管放大驱动信号。电路中列方向由p0口和  p2口完成扫描，由于 p0口没有上拉电阻，因此接一个1k*8 的排阻上拉。
行方向则由4—16 译码器74LS154完成扫描，它由 89C51  的P1.0---P1.3控制。同样，驱动部分则是 16个9015  的三极管完成的。
