室外LED屏P6

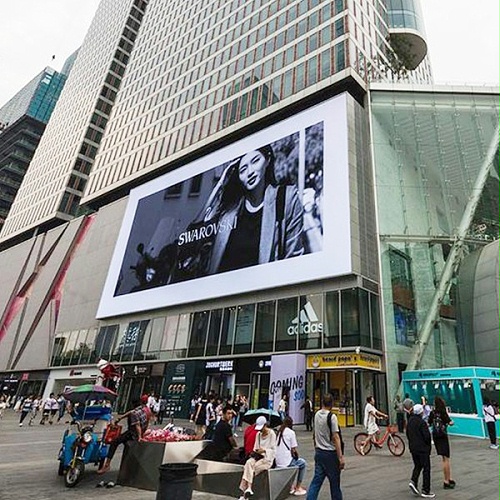

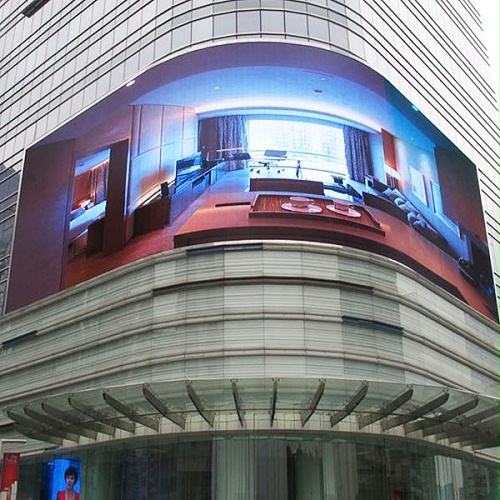

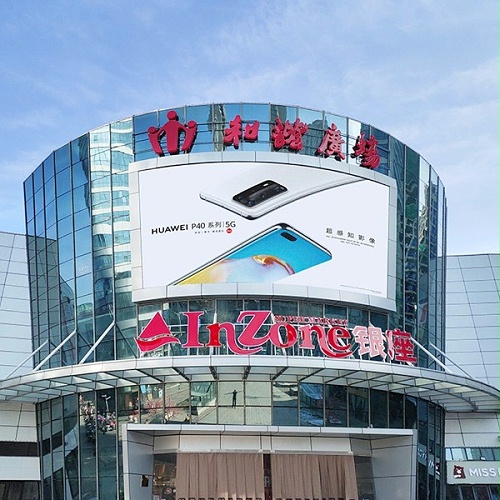

(1)P6 LED显示屏指的是像素点间距为6mm。一般应用于城市地标建筑、商场、汽车4s店、机场、酒店、银行、舞台背景等场景中。
(2)LED显示屏图像效果清晰,动画效果生动,视频效果流畅、逼真。
(3)高刷新、高对比、防静电、防尘、散热效果好,性价比高。

模组尺寸图

箱体尺寸图

安装方式

镶嵌式:镶装结构是在墙体上开洞,将壁体全部镶嵌在墙体内,它采用的前面维护,显示单元板采用强力磁性材料粘贴在框架结构上。

吊装式:适用于屏体面积小、重量轻,屏体的高度一般小于6米,可直接挂在承重墙上。室内承重混凝土顶可采用标准吊件,吊梁和吊杆长度视现场情况而定。

普通挂装:可直接挂在承重墙上,大面积的一般采用后维护,小屏采用前维护无须留维修空间。

旋转支架挂装:适用于重量大于100kg,屏体高度和宽度均大于1200mm的显示屏,必须安装在承重墙上,因其一般面积较大,拆装困难,所以通过屏体旋转解决维修空间。

落地式安装:落地式安装分为固定式和活动式两种形式。带滚轮的活动式安装适用于面积较小,重量较轻的显示屏。

摆臂式安装:摆臂式安装主要是为了方便屏体的背面维护和人屏体的散热。摆臂式安装需根据屏体的面积、重量等参数设计好框架的结构。摆壁可以设计成活动的,也可以设计成固定的。。


产品参数

参数名称 产品参数
模组组成 像素结构 SMD2121三合一LED
像素间距(mm) 6
模组分辨率(W×H) 64×32=2048
模组尺寸(mm) 256(W)×128(H)
模组重量(kg) 0.32
模组最大功耗(W) ≤25
箱体组成 箱体模组组成(W×H) 3*6
箱体分辨率(W×H) 192×192
箱体尺寸(mm) 768(W)×768(H)×85(D)
箱体面积(m2) 0.589824
箱体重量(kg) 18-20
箱体像素密度(点/m2) 62500
箱体平整度(mm) ≤0.2
维护方式 后维护(可定制前维护)
箱体材质 铁/铝/型材
光学参数 单点亮度校正
单点色度校正
白平衡亮度(nits) ≥600
色温(K) 2000-9300可调
视角(水平/垂直°) 140/120
发光点中心距偏差 <3%
亮度/色度均匀性 ≥97%
对比度 5000:1
电气参数 最大功耗(W/m2) 800
平均功耗(W/m2) 240
供电要求 AC90~132V/ AC186~264V,频率47-63(Hz)
安全特性 GB4943/EN60950
处理性能 换帧频率(Hz) 50&60
驱动方式 恒流驱动,16扫
灰度级别 16384
刷新率(Hz) ≥1920/3840
颜色处理位数 14bit
视频播放能力 2K高清,4K超高清画面
使用参数 寿命典型值(hrs) 100,000H
工作温/湿度范围(℃/RH) -10 – 40  / 10%-80%RH(无结露)
存储温/湿度范围(℃/RH) -20 – 60  / 10%-85%RH(无结露)
适用标准 CCC
